Płyty stropowe instalacyjne

Płyty stropowe instalacyjne stropów kanałowych prefabrykowanych żelbetowych w technologii „Cegła Żerańska Zmodyfikowana” różnią się od typowych płyt kanałowych wycięciem o wymiarach 40×198 lub 23×198 (licząc w osiach modularnych) usytuowanych w narożniku płyty.
Opracowano płyty dla szerokości 120 i 150cm. Wycięcie w płycie może być wykorzystane do prowadzenia samonośnych przewodów wentylacyjnych, spalinowych oraz pionów instalacji sanitarnej. Fabryka Domów „Bogucin” wykonuje również płyty stropowe nietypowe według indywidualnych rozwiązań projektowych.

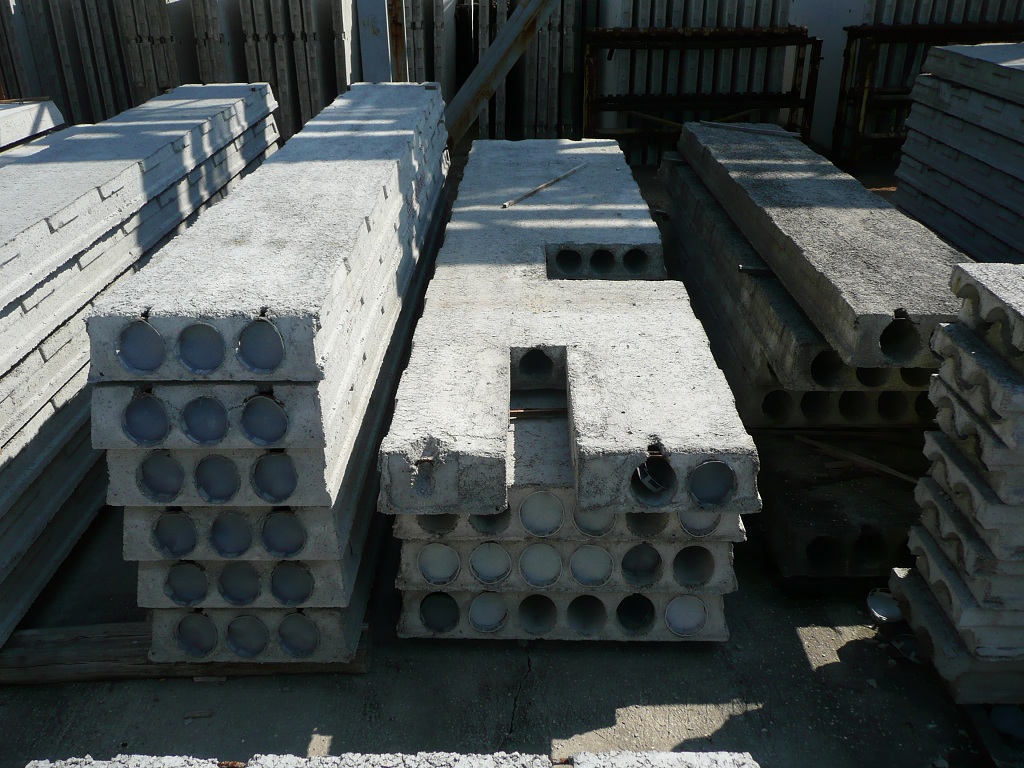

Przykładowe zdjęcie płyt stropowych instalacyjnych

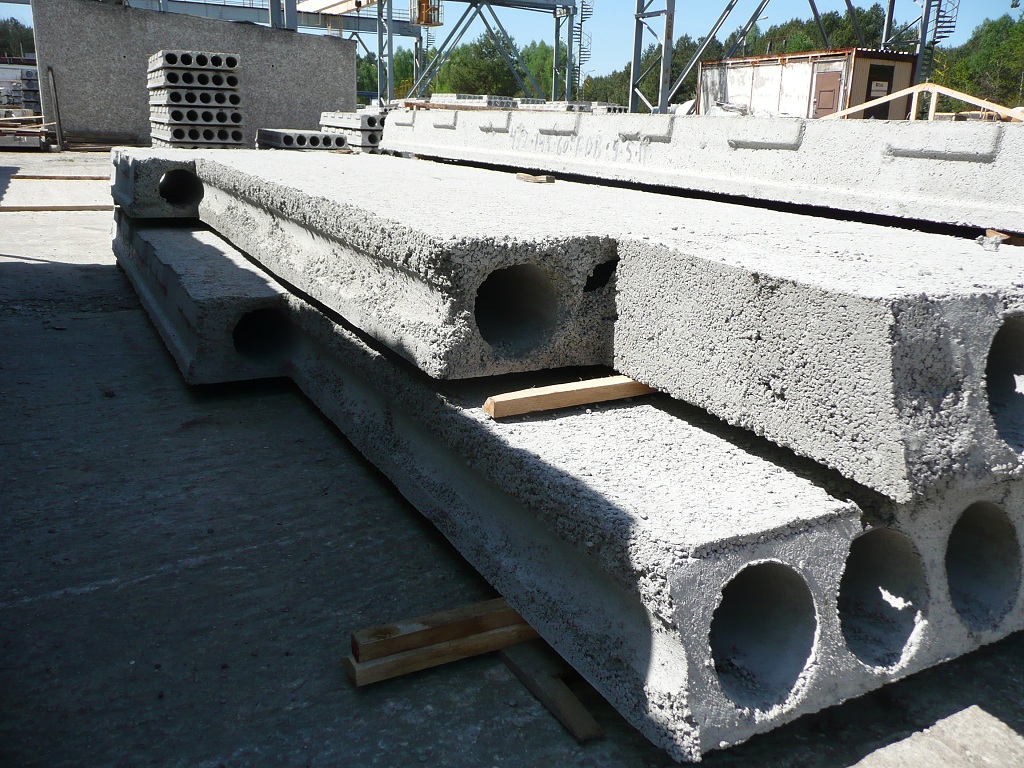

Przykładowe zdjęcie płyt stropowych instalacyjnych

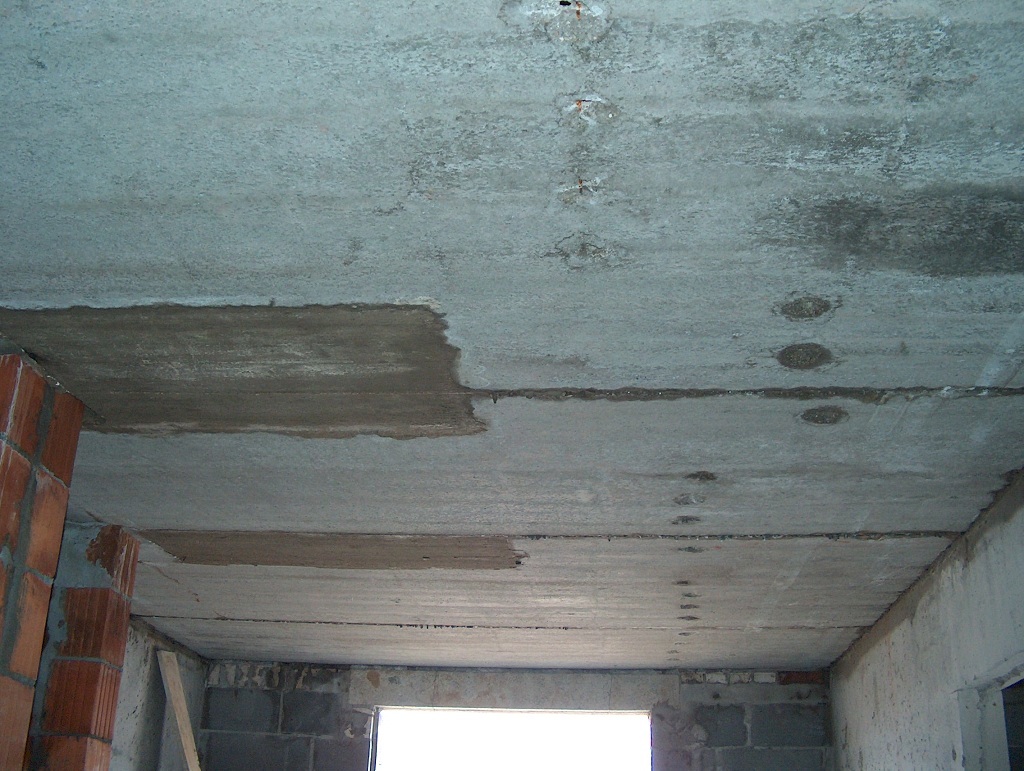

Przykładowe zdjęcie płyt stropowych instalacyjnych

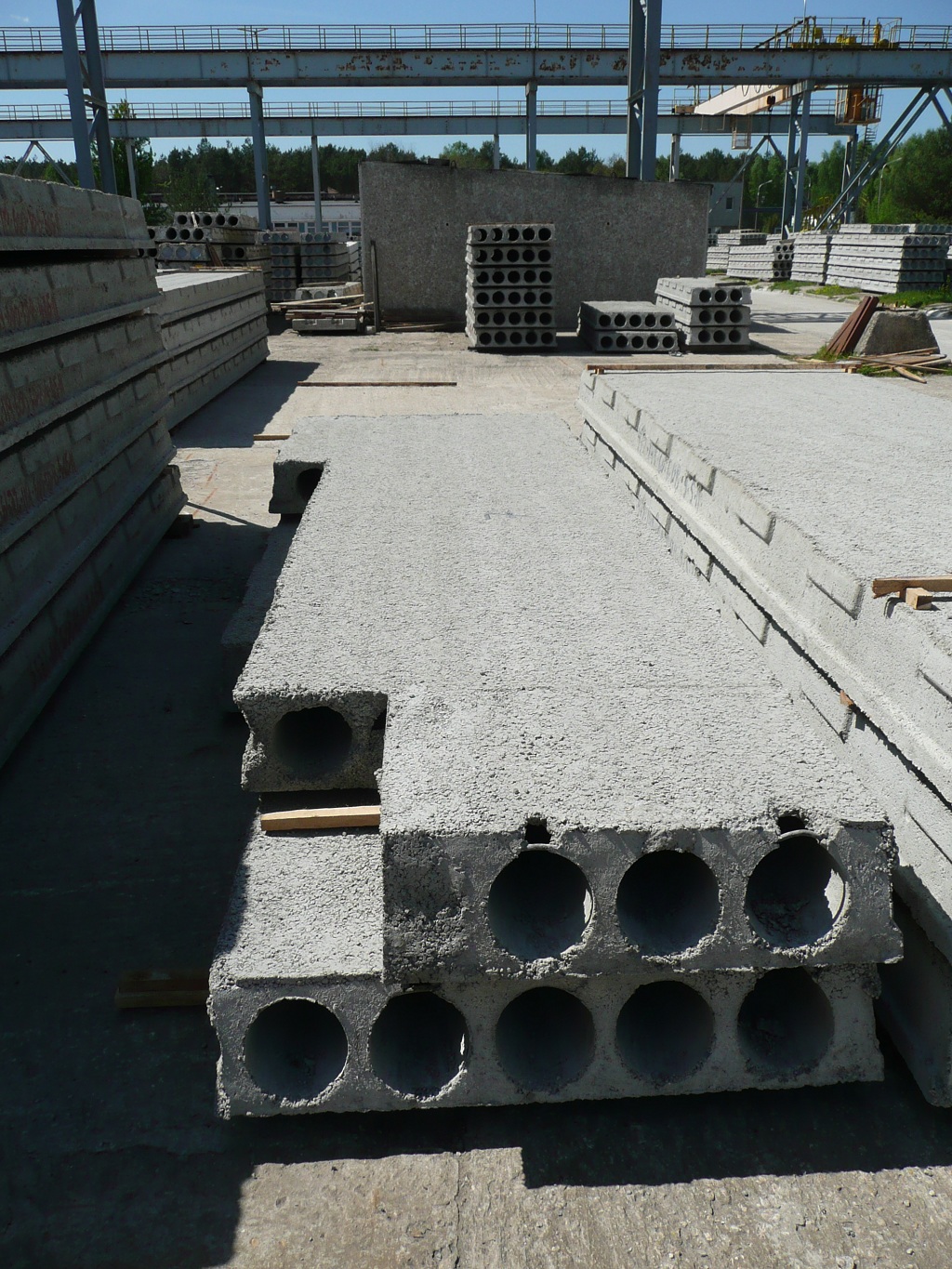

Przykładowe zdjęcie płyt stropowych instalacyjnych

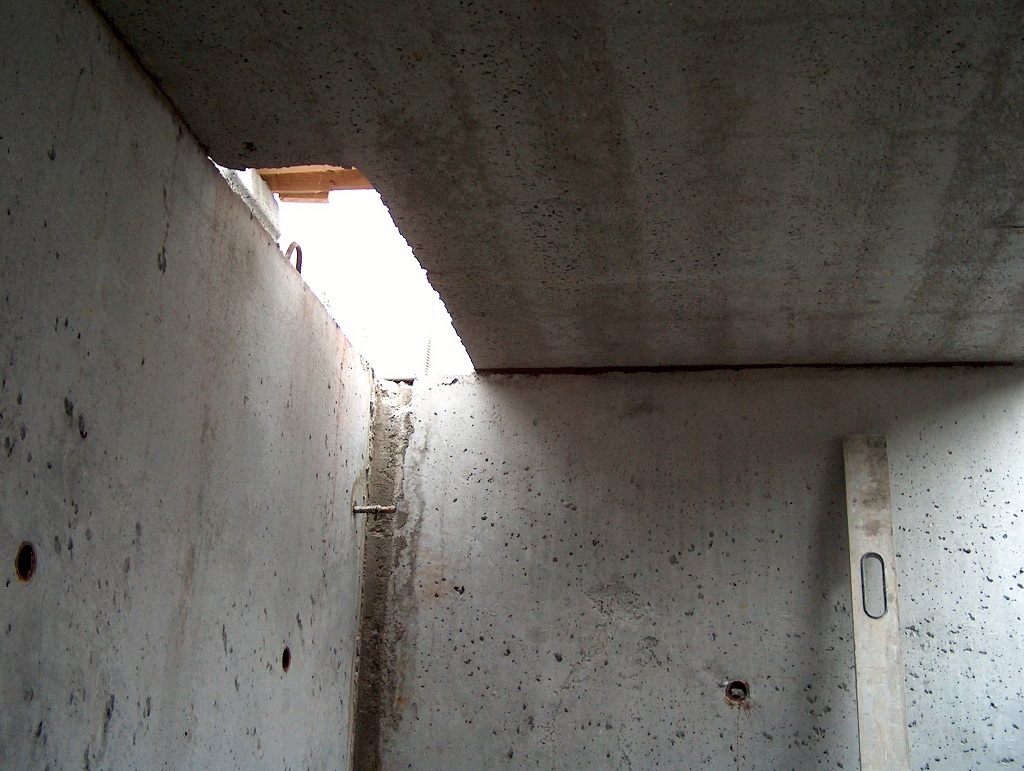

Przykładowe zdjęcie płyt stropowych instalacyjnych

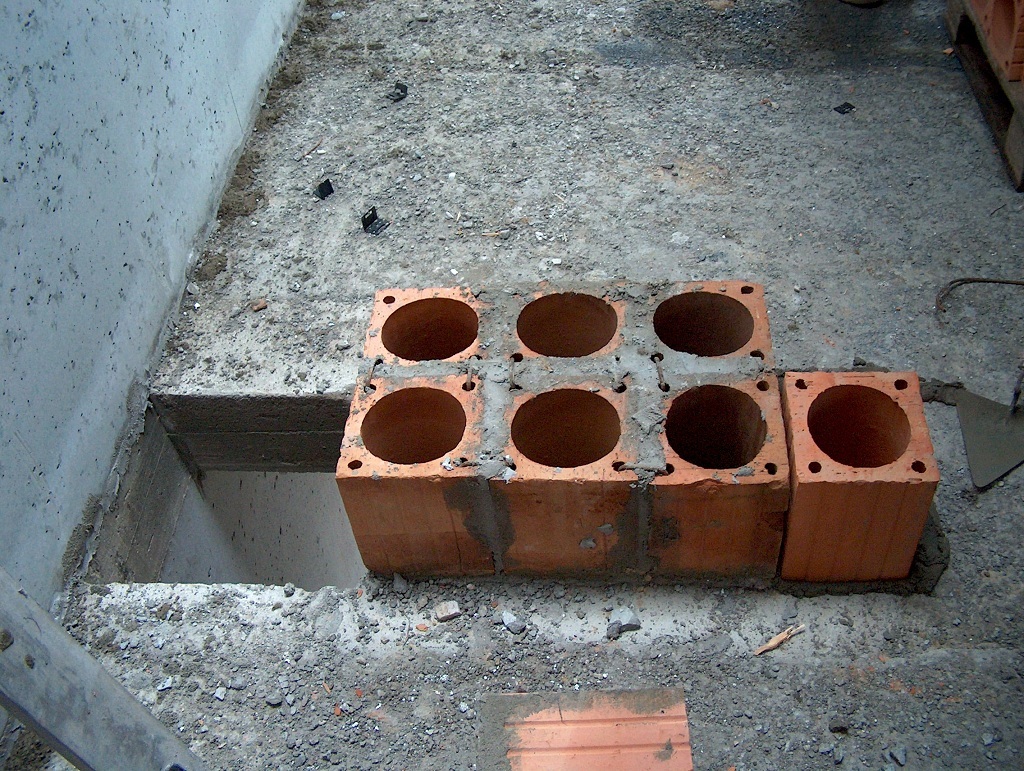

Przykładowe zdjęcie płyt stropowych instalacyjnych

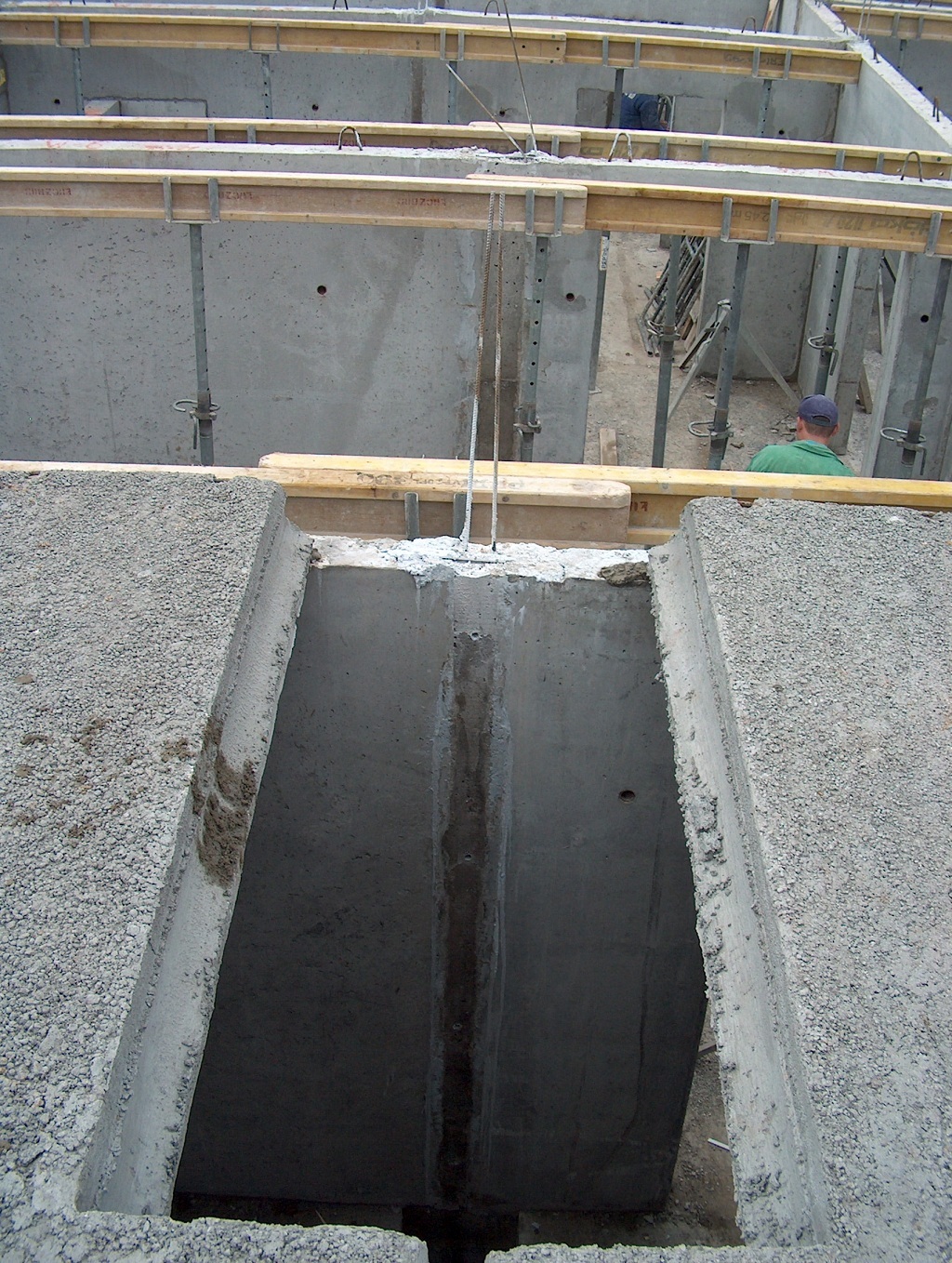

Przykładowe zdjęcie płyt stropowych instalacyjnych

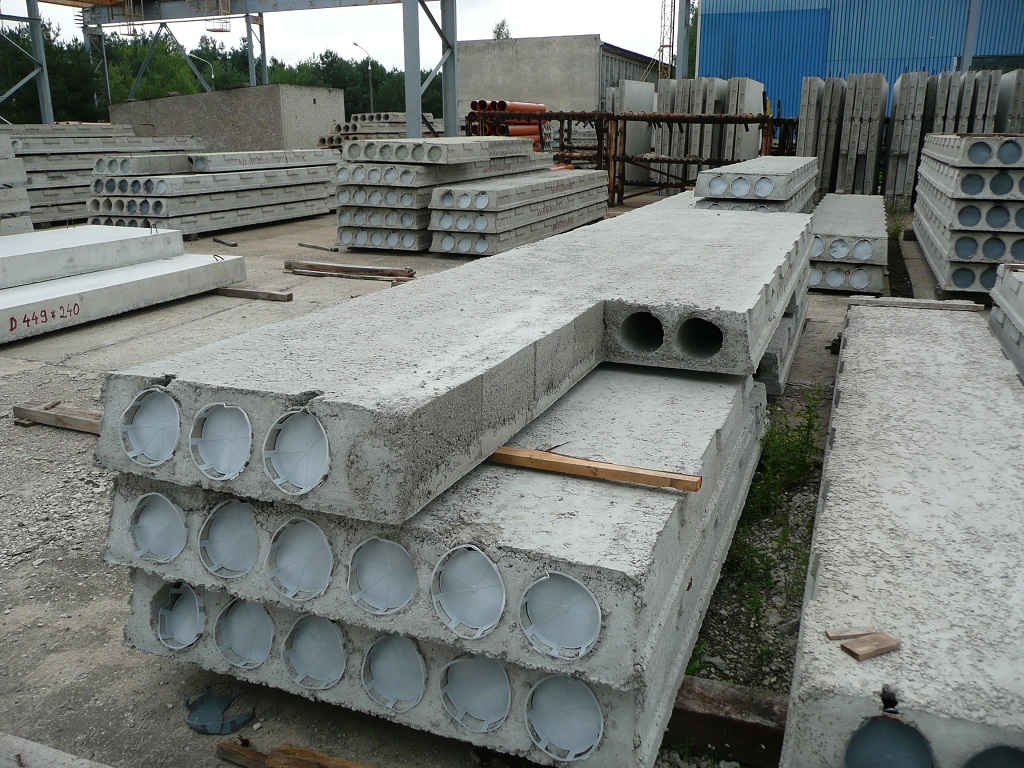

Przykładowe zdjęcie płyt stropowych instalacyjnych
Przykładowe zdjęcie płyt stropowych instalacyjnych

Wymiary elementu

Wymiar Zakres wartości
Szerokość płyty

120, 150cm

Długość płyt

od 2.97 do 5.97m

Ciężar płyt - średnio

od 360 do 380 kg/m2

Przenoszone obciążenia

4,5 kN/m2

Klasa betonu

C20/25
