Płyty stropowe skrajne

Płyty stropowe skrajne zaprojektowano na bazie płyt stropowych typowych wypełniając skrajny kanał i tworząc w ten sposób nośne żebro dla ściany osłonowej. Żebro przenosi część przypadającego na nie obciążenia ze stropu, obciążenie ścianą osłonową oraz dla rozpiętości >4,8m obciążenie od ścianki działowej w środku. Obrzeże podłużne wewnętrzne jak dla płyty typowej zaś zewnętrzne zmienione na pionowe. Istnieje możliwość wykonania wycięć w osi skrajnego kanału zewnętrznego służących do przejścia pionów c.o.

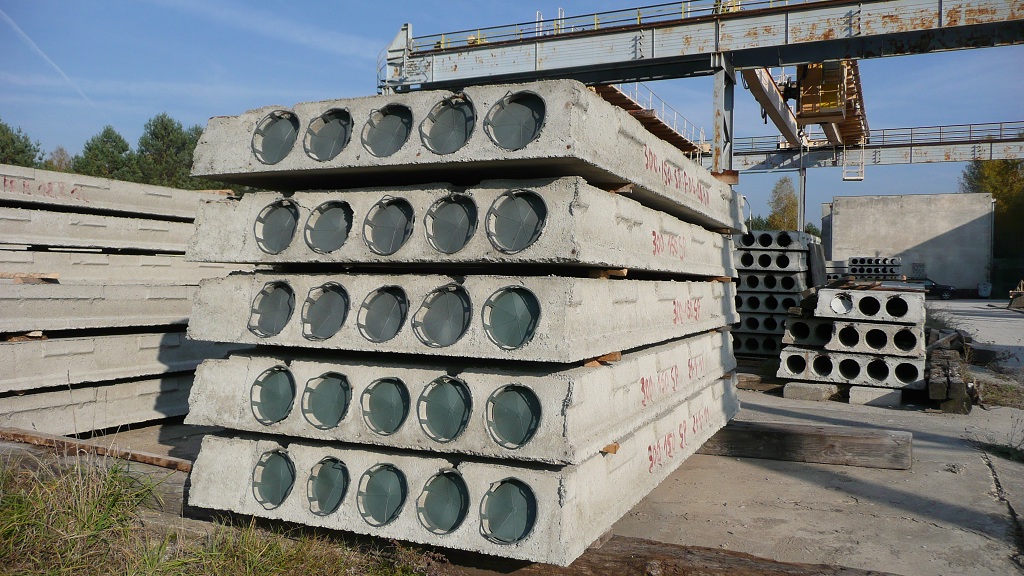

Przykładowe płyty stropowe skrajne

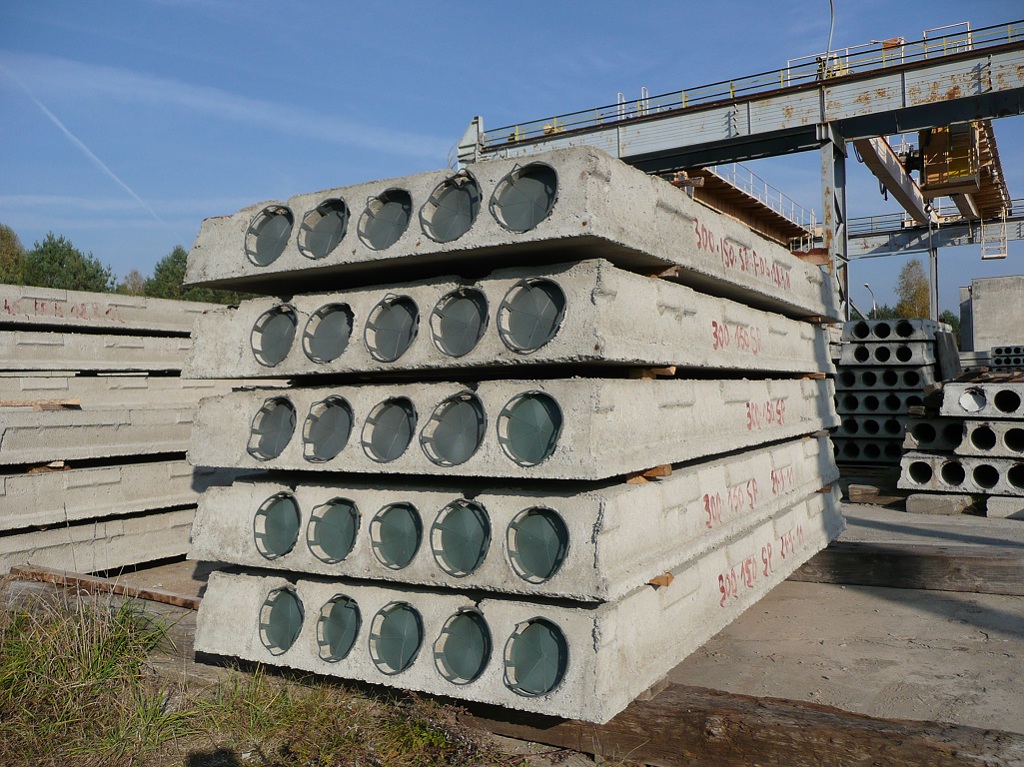

Przykładowe płyty stropowe skrajne

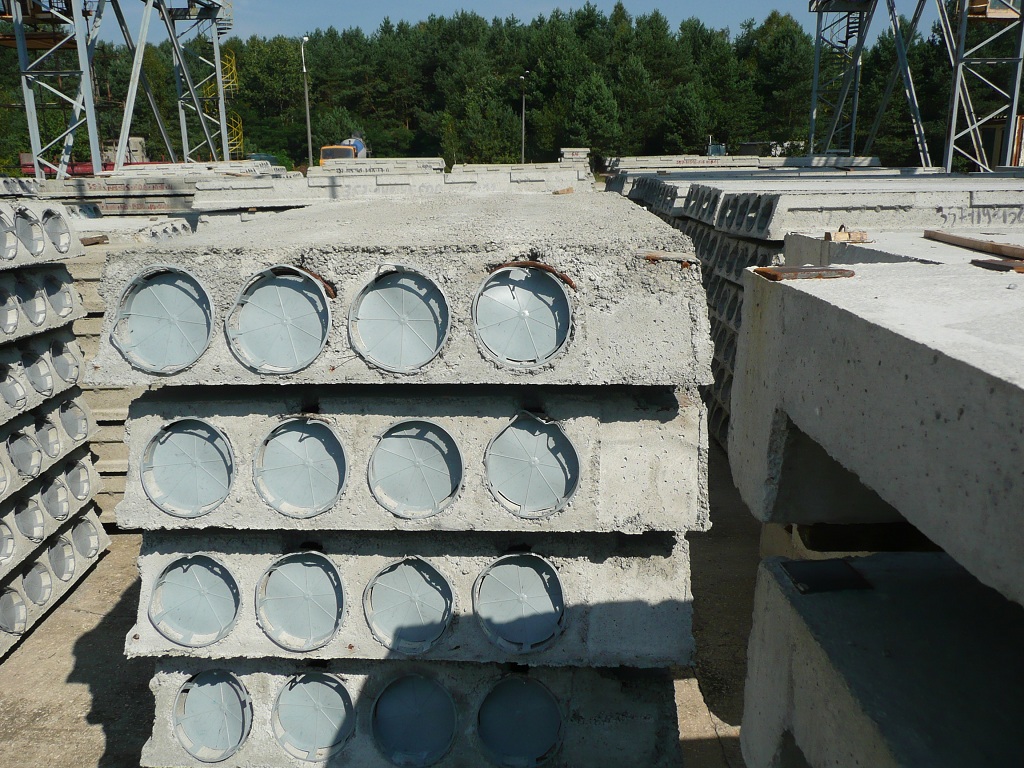

Przykładowe płyty stropowe skrajne

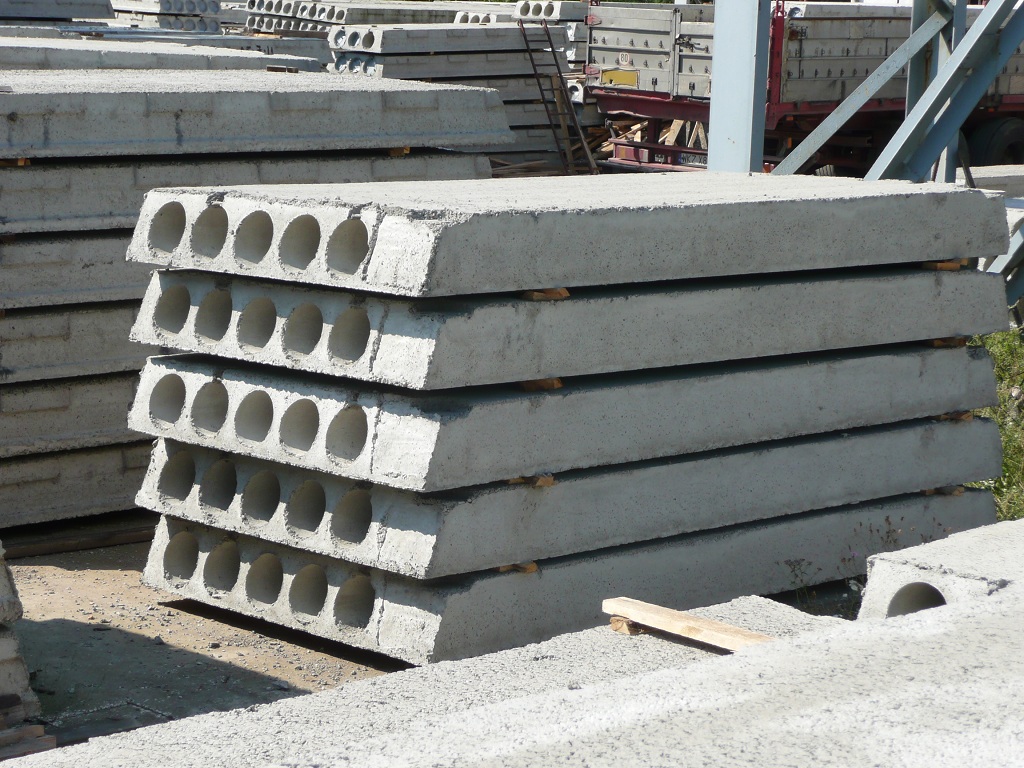

Przykładowe płyty stropowe skrajne
Przykładowe płyty stropowe skrajne

Wymiary elementu

Wymiar Zakres wartości
Szerokość płyty

120, 150cm

Długość płyt

od 2.97 do 5,97m

Przenoszone obciążenia

4,5 kN/m2

Ciężar płyt

120cm - 380kg/m2

Ciężar płyt 150cm - 390kg/m2
Klasa betonu

C20/25
